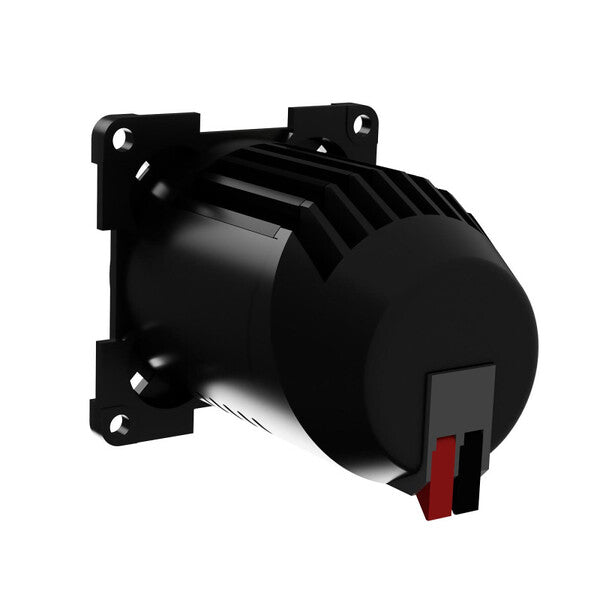

USB-C/USB-A buck-boost-oplader "convertiger100" voor Inprojal, zonder montageframe

Moderne laptops en snelladers werken op spanningen tot wel 20V. Een standaard 12V-boordelektrisch systeem kan deze spanning niet rechtstreeks leveren.

Standaard USB-aansluitingen leveren weliswaar 5V of 9V – maar dit is niet voldoende voor apparaten met een hoog vermogen. Het gevolg in een camper: een omvormer, een voedingseenheid en extra verliezen.

De convertiger 100 lost dit probleem direct binnen het gelijkstroomcircuit op: de geïntegreerde buck-boost-omvormer verhoogt de boordspanning naar behoefte van 12V tot 20V.

Wat dit voor u betekent:

Direct opladen van 100W USB-C-laptops in de camper

Hoger rendement (geen conversieverliezen) dan bij gebruik van een omvormer

Geen stand-by stroomverbruik van de omvormer

Minder installatiewerk in het voertuig

Geen storend licht in de camper

De laadspanning wordt 20 seconden na het aansluiten weergegeven. Het display schakelt vervolgens automatisch uit, gevolgd door de achtergrondverlichting na nog eens 10 seconden.

Geen storend licht tijdens het slapen – geen onnodig energieverbruik.

Integratie in bestaande voertuigsystemen

De convertiger 100 past in:

Inprojal

Deze schakelaarseries worden door veel grote camperfabrikanten gebruikt en zijn wijdverbreid in professionele camperombouw. De contactdoos integreert naadloos – zelfs bij achteraf inbouw.

Tip: Met onze schakelaarconfigurator kunt u complete contactdoos- en schakelaarcombinaties voor uw ombouw samenstellen.

Technische gegevens

• Ingang: 12 V/24 V DC (10–30 V)

Uitgang:

• USB-A: 5 V / 3 A; 9 V / 3 A; 12 V / 3 A
• (max. 36 W, bij Vin > 13,8 V)
• Oplaadprotocollen: QC 3.0
• USB-C: 5 V / 5 A; 9 V / 5 A; 12 V / 5 A;
• 15 V / 5 A; 20 V / 5 A
• (max. 100 W, bij Vin > 11,8 V)
• Oplaadprotocollen: PD3.0, QC2.0 + 3.0, PPS: 5–20 V
• Beide poorten tegelijkertijd opladen: USB-C max. 65 W, USB-A max. 36 W (bij Vin > 13,8 V)
• Stand-by:
• Beveiliging: Overbelasting, overspanning, kortsluiting, omgekeerde polariteit
• Certificering: ECE R10, CE, RoHS, EMC

Aanbevelingen voor kabeldoorsnede (totale lengte positief + negatief)

Kabellengte 12V-systeem 24V-systeem

• 4 m 2,5 mm² 1,5 mm²
• 7 m 4 mm² 2,5 mm²

Goed om te weten:

Deze factoren kunnen verantwoordelijk zijn voor een verminderd laadvermogen:

• het aangesloten apparaat heeft niet de juiste stroomvereisten
• het laadniveau van het apparaat
• kwaliteit van de USB-C-kabel (E-mark vereist voor 5A)
• ingangsspanning te laag
• omgevingstemperatuur te hoog

Aanbevolen kabel

Gebruik voor het volledige laadvermogen een USB-C-naar-USB-C-kabel die aan de volgende criteria voldoet:

USB-PD-gecertificeerd met een stroomsterkte van 5 A / 100 W

zo kort mogelijk (idealiter minder dan 1 m) en voldoende dik — kabels die te lang of te dun zijn, veroorzaken spanningsverlies en kunnen de stroomonderhandeling verstoren

Er kunnen compatibiliteitsproblemen ontstaan met de volgende kabeltypes vanwege zeer inconsistente implementaties op de markt:

magnetische oplaadadapters en eigen oplaadkabels (bijv. Apple MagSafe) — in deze gevallen zijn niet alle USB-C-pinnen magnetisch verbonden; de onderhandeling wordt geëmuleerd door elektronica in de kabel en kan daarom afwijken van de USB-PD-specificatie

Oplaadkabels met een geïntegreerde spanningstrigger (bijv. in sommige Starlink-configuraties), die een vaste 20 V aan het apparaat leveren in plaats van de spanning op de normale manier te onderhandelen

Dergelijke kabels werken mogelijk, maar dit is niet gegarandeerd. Probeer bij problemen eerst een standaard USB-C-kabel.
